Kratki wentylacyjne

Przeznaczenie kratek wentylacyjnych

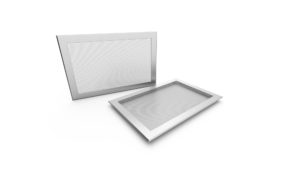

Kratki wentylacyjne SMAY montuje się w średnio- i niskociśnieniowych instalacjach wentylacyjnych jako elementy zakańczające kanały wentylacyjne. W ofercie naszej firmy kratki o przeznaczeniu specjalnym: transferowe (KST, AL-SI1, AL-SI2, ST-SI1, ST-SI2), wentylacyjne podłogowe (ALF) lub kratki do zastosowań higienicznych (KH). Kratki są przeznaczone do montażu wewnątrz pomieszczenia na ścianach, w sufitach (za pomocą wkrętów lub niewidocznych z zewnątrz zatrzasków) lub w podłodze. Można je stosować przy nawiewie i wywiewie powietrza.

Do kratek wentylacyjnych możesz zamówić element do regulacji przepływu powietrza (przepustnicę), montowany bezpośrednio na ramce kratki. Kratki można przymocowywać bezpośrednio do przegrody budowlanej za pomocą wkrętów, przez wykorzystanie ramki montażowej za pomocą niewidocznego zatrzasku lub do skrzynki rozprężnej.

Produkty te powstają z aluminium, aluminium anodowanego, stali ocynkowanej lub stali nierdzewnej. Dodatkowo oferujemy malowanie na dowolny kolor z palety RAL.

Kratki typu STR dzięki specjalnie wyprofilowanej ramce fasadowej są przeznaczone do montażu bezpośrednio w kanałach okrągłych. Kratki typu KS stosuje sie jako elementy zakańczające okrągłe kanały wentylacyjne lub rury spiro. Do kratek można zamontować ramkę montażową wyposażoną w filtr EU3 (lub o innej klasie na zapytanie klienta). Kratki wentylacyjne prostokątne można zamontować do kanału okrągłego, wykorzystując nasadkę NDS.

Do kratek można dołączyć deflektory sitowe (stosuje się je, by poprawić przepływ powietrza). Deflektory występują w dwóch wariantach: o prześwicie 35% lub 58%. Produkujemy je ze stali ocynkowanej. Te produkty montuje się bezpośrednio na kratkę. Do kratek przeznaczone są skrzynki rozprężne ze stali ocynkowanej, nierdzewnej (1.4301) lub kwasoodpornej (1.4404).

Wśród akcesoriów do kratek wentylacyjnych znajdują się: skrzynki rozprężne, przepustnice (GP, GA, GSN, GT, GM, GC), deflektory sitowe (L01, L02), nasadka NDS na rurę spiro do montażu kratek uniwersalnych prostokątnych, ramki montażowe (RM, RMZ) oraz ramki montażowe z filtrem RM(Z)+F.

funkcję:

  • Wentylacyjną,
  • Transferową,
  • Nawiewną,
  • Wywiewną;

miejsce montażu:

  • do prostokątnych przewodów wentylacyjnych,
  • do okrągłych przewodów wentylacyjnych,
  • do rur spiro,
  • do skrzynki rozprężnej,
  • w suficie,
  • na ścianie (przegroda budowlana),
  • w podłodze;

wykonanie i akcesoria:

  • z ruchomymi lub nieruchomymi kierownicami,
  • z kierownicami lub siatką,

tworzywo:

  • stal ocynkowaną,
  • stal nierdzewną,
  • aluminium (anodowane),
  • kwasoodporne,
  • lakierowane na dowolny kolor z palety RAL;

sposób montażu:

  • na zatrzask,
  • na sprężyny,
  • na wkręty,
  • na nity,
  • na śruby;

specjalne wymagania:

  • do zastosowań higienicznych,
  • ekonomiczne,
  • o wzmocnionej konstrukcji;

wymiar:

  • produkujemy kratki w szerokim zakresie wymiarów – od 75 × 75 mm do 2000 × 1000 mm.
  • przeciwramkę,
  • przepustnicę,
  • skrzynkę rozprężną,
  • ramkę montażową,
  • nasadkę NDS na kanał okrągły,
  • ramkę montażową z filtrem.

Zobacz dostępne kratki i wybierz rozwiązanie dla siebie.
