Przepustnice wentylacyjne – przepustnice powietrza

Przeznaczenie

Przepustnice do wentylacji – inaczej przepustnice powietrza – stanowią (wspólnie z kanałami wentylacyjnymi) element instalacji wentylacyjnej odpowiadający za dystrybucję powietrza. Te urządzenia dzieli się przede wszystkim na przepustnice regulujące przepływ powietrza i odcinające. Te drugie dzięki uszczelkom na przegrodzie zapewniają całkowite odcięcie przepływu powietrza.

Przepustnice można montować w instalacjach wentylacyjnych wszystkich rodzajów i w dowolnych obiektach. Dopuszczalne ciśnienie robocze standardowo wynosi 1000 Pa, a w przepustnicy PWS 2500 Pa.

Zalety przepustnic SMAY

  • Wysoka klasa szczelności (nawet C4).
  • Certyfikat ATEX.
  • Podwyższone ciśnienie pracy (do 2500 Pa).
  • Podwyższona temperatura pracy (nawet 350°C).
  • Brak elementów plastikowych.
  • Ukryty mechanizm napędowy.
  • Możliwość izolowania lamel.
  • Możliwość malowania.

Zakres oferty

Portfolio firmy SMAY obejmuje wiele przepustnic do kanałów wentylacyjnych. Oferujemy urządzenia:

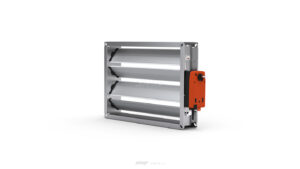

  • wielopłaszczyznowe,
  • jednopłaszczyznowe,
  • soczewkowe,
  • zwrotne (z klapami zwrotnymi).

SMAY produkuje również przepustnice do systemów różnicowania ciśnień (SRC), a także przepustnice do stosowania w strefach zagrożonych wybuchem (PWIIS-EX). W ofercie mamy przepustnice z siłownikiem elektrycznym, z mechanizmem ręcznym oraz z wolnym wałkiem pod montaż siłownika.

Proponujemy także przepustnice do akcesoriów wentylacyjnych:

  • przeciwbieżne,
  • współbieżne,
  • szczelinowe,
  • uchylne.

Ze względu na kształt kanałów wentylacyjnych możemy wyróżnić przepustnice okrągłe oraz prostokątne.

Zasada działania

W systemie nawiewno-wywiewnym przepływ strugi powietrza można regulować za pomocą przepustnicy zamontowanej w ciągu wentylacyjnym. Daje ona możliwość sterowania dystrybucją powietrza. Przepływ regulujemy, zmieniając położenie przepustnicy (lameli), co pozwala uzyskać odpowiednią strugę napływającego powietrza oraz właściwie rozłożyć ciśnienie w instalacji.

Stopień otwarcia lamel przepustnicy ustawiamy przy użyciu mechanizmu ręcznego lub automatycznie, poprzez siłownik sterujący o napięciu 24 V lub 230 V. Można również kupić przepustnicę przystosowaną do samodzielnego montażu siłownika. Napęd przenosi się na pozostałe łopatki za pomocą kół zębatych lub zestawu dźwigni oraz cięgien w układzie przeciwbieżnym lub współbieżnym. Przepustnice umożliwiają również odcięcie dopływu powietrza, co może mieć zastosowanie w obiektach przemysłowych i służyć do regulacji temperatury poprzez ograniczenie ilości zimnego powietrza nawiewanego do pomieszczenia.

Przeczytaj również

Przepustnice wentylacyjne – podział i zastosowanie w różnego rodzaju instalacjach

Parametry techniczne przepustnic

W przepustnicach wentylacyjnych istotnymi parametrami są szczelność oraz zakres regulacji przepływu powietrza. Klasy szczelności przepustnic określa się na podstawie badań przeprowadzanych zgodnie z normą PN-EN 1751:2014. Różne konstrukcje przepustnic pozwalają na uzyskanie szczelności w klasie od AX aż po najwyższą C4.

Zakres temperatury pracy przepustnic wynosi od -20°C do +90°C, a w urządzeniach bez elementów plastikowych nawet do +350°C. Jeżeli przepustnicą steruje siłownik, temperatura pracy nie może przekraczać +50°C.

Wykonanie

Przepustnice wykonane są z blachy ocynkowanej bądź nierdzewnej. W ich konstrukcji wykorzystuje się także profile aluminiowe, z których wykonywane są korpusy i lamele.

Wymiary i montaż przepustnic

Zakres wymiarowy przepustnic do kanałów prostokątnych wynosi od 100 mm × 105 mm do 3000 mm × 2810 mm. W przypadku przepustnic montowanych na kanałach okrągłych dysponujemy średnicami od 80 mm do 1250 mm. Na życzenie klientów realizujemy także zamówienia indywidualne. Rozmiary są dostępne w kartach katalogowych danego produktu.

Urządzenia można montować:

  • na kanale prostokątnym,
  • na kanale okrągłym,
  • w centrali klimatyzacyjnej,
  • w ścianie.

Więcej o montażu przeczytasz w artykule „Jak wykonać poprawny montaż przepustnic wentylacyjnych?”.

Certyfikaty i wymagania prawne

Urządzenia firmy SMAY mają wymagane atesty higieniczne, deklaracje zgodności oraz Krajową Ocenę Techniczną. Przepustnice spełniają wymagania normy PN-EN 1751:2014.

Przepustnic PWIIS-Ex z certyfikatem ATEX można używać w instalacjach wentylacyjnych, które eksploatuje się w strefach zagrożonych wybuchem. Urządzenia te zostały przebadane i zakwalifikowane do II grupy 2. kategorii według PN-EN ISO 80079-36:2016 oraz PN-EN ISO 80079-37:2016. Oznacza to, że produkty te można montować w strefach 1 i 2 oraz 21 i 22.
