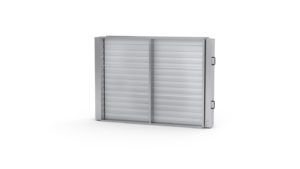

Przepustnice systemu różnicowania ciśnienia SRC

Charakterystyka

Przepustnice wielopłaszczyznowe SRC z łopatkami przeciwbieżnymi stosuje się do regulacji lub zamknięcia przepływu powietrza w przewodach wentylacyjnych prostokątnych. Mogą być montowane na zewnątrz budynków, gdyż siłownik oraz mechanizm przepustnicy zabezpieczony jest przed bezpośrednim wpływem oddziaływania czynników atmosferycznych.

Konstrukcja przepustnicy zapewnia szczelność w zakresie 3÷4 klasy wg EN-1751. Specjalne wkładki uszczelniające zamontowane na końcach piór zapewniają wysoką szczelność. Napęd poszczególnych piór realizowany jest za pomocą siłownika poprzez system cięgien i przekładni zębatej, w układzie  przeciwbieżnym. Temperatura pracy: -20°C do +50°C.

Materiał

Obudowa przepustnicy SRC wykonana jest z blachy stalowej ocynkowanej, Na zamówienie możliwe jest lakierowanie korpusu na kolor RAL. Pióra przepustnicy wykonane są z profili aluminiowych. Na końcach piór zamontowane są specjalne wkładki z uszczelką ślizgową. Pióra łożyskowane są za pomocą łożysk ślizgowych z tworzywa PP z dodatkiem włókna szklanego. W wykonaniu zewnętrznym siłownik oraz mechanizm przepustnicy zainstalowany jest w skrzynce chroniącej przed bezpośrednim wpływem oddziaływania czynników atmosferycznych.

Pliki do pobrania

Image File info Date Open Download
Karta katalogowa Smay SRC 1 MB 22.07.2021 Otwórz Pobierz
Deklaracja Zgodności SRC 253.19 KB 29.11.2016 Otwórz Pobierz
Atest higieniczny SRC 0.3 MB 20.10.2017 Otwórz Pobierz
