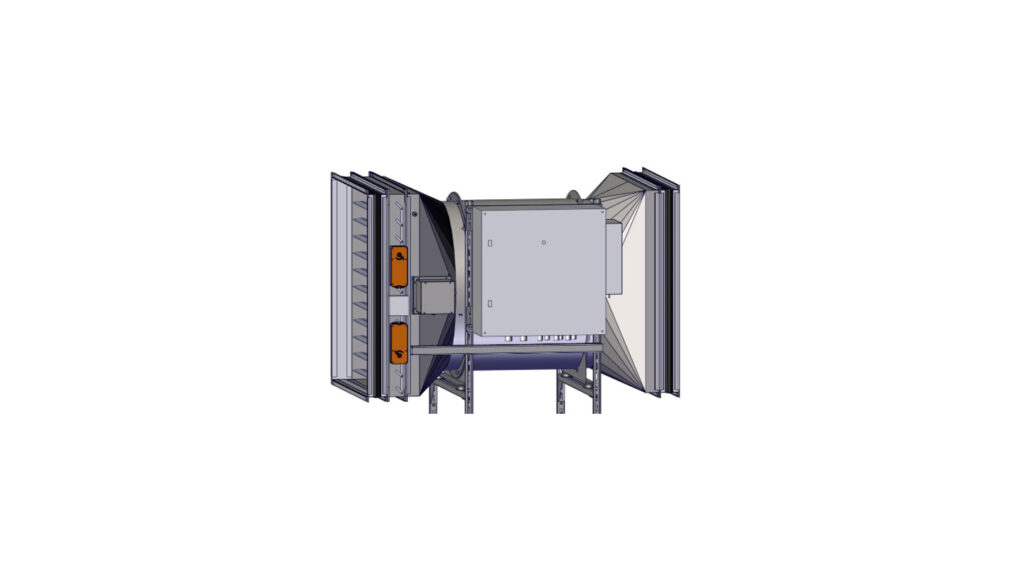

Jednostka napowietrzająca bez obudowy iSWAY-FC-B®

Jednostka napowietrzająca bez obudowy iSWAY-FC-B®

Przeznaczenie

Zestawy wyrobów do różnicowania ciśnienia typu iSWAY-FC-B® jest przeznaczone do nadciśnieniowej ochrony przed zadymieniem dróg ewakuacyjnych w budynkach w przypadku pożaru, zarówno podczas ewakuacji jak i akcji ratowniczo-gaśniczej. Dzięki szerokiej gamie wariantów wykonania oraz dostępnych akcesoriów z urządzeń typu iSWAY ® można budować nawet najbardziej skomplikowane systemy różnicowania ciśnienia zapewniające skuteczną ochronę przed zadymieniem dróg ewakuacyjnych w budynkach o zróżnicowanym przeznaczeniu.

Jednostka bez obudowy iSWAY-FC-B® umożliwia osobny montaż poszczególnych elementów jednostki takich jak wentylator, przepustnica, szafa automatyki, itd. co pozwala stosować jednostkę na krótkich fragmentach instalacji.

Zasada działania

Wytworzenie oraz precyzyjna regulacja nadciśnienia w przestrzeniach chronionych jest realizowana poprzez zmianę wydajności wentylatora na podstawie pomiaru różnicy ciśnienia pomiędzy przestrzenią chronioną i odniesieniem (wnętrze budynku lub otoczenie). Strumień powietrza dostarczanego do przestrzeni chronionej jest zadawany automatycznie poprzez zmianę prędkości obrotowej wentylatora wyposażonego w przetwornicę częstotliwości (falownik). Urządzenia typu iSWAY® zapewniają utrzymanie dróg ewakuacyjnych w stanie wolnym od dymu zarówno w trakcie realizacji kryterium ciśnienia (wszystkie drzwi zamknięte) oraz ewakuacji i akcji ratowniczogaśniczej (drzwi otwarte, zgodnie z przyjętymi założeniami projektowymi). Zastawy urządzeń typu iSWAY® zapewniają ciągły pomiar i monitoring nadciśnienia w przestrzeni chronionej oraz błyskawiczną reakcję na jego zmianę poprzez zwiększenie lub zmniejszenie wydatku wentylatora bez konieczności stosowania mechanicznych klap nadmiarowo-upustowych w klatkach schodowych oraz standardowych klap transferowych w przedsionkach.

Każde z urządzeń realizuje indywidualnie zaprogramowany scenariusz, co powoduje brak konieczności stosowania sterownika nadrzędnego. Do komunikacji i sterowania stosowane są dwukierunkowa magistrale o architekturze pętlowej typu fireBUS®.

Rozróżnia się dwa typy pętli fireBUS®:

  • Global fireBUS® – pętla globalna łącząca ze sobą sterowniki MAC-FC w szafach automatyki urządzeń iSWAY oraz szafę automatyki systemu (TS lub TSS),
  • Local fireBUS® – pętla lokalna łącząca ze sobą sterowniki MAC-FC w szafach urządzeń iSWAY oraz czujniki różnicy ciśnień P-MACF, czujniki temperatury T-MAC, regulatory ciśnienia MAC-D-Min i karty MAC-LINK.
Chcesz kupić nasze produkty?

Przejdź na listę dystrybutorów i znajdź dostawcę w swoim województwie.

Zainteresowały
Cię nasze rozwiązania?

Porozmawiajmy
osobiście.

Pliki do pobrania

Image File info Date Open Download
Karta katalogowa Smay iSWAY-FC-B® 4 MB 29.09.2022 Otwórz Pobierz
Dokumentacja Techniczno Ruchowa iSWAY-FC/WFC/RFC generacja 2018 15 MB 19.10.2023 Otwórz Pobierz
